硬質合金拉拔模具
一．硬質合金拉拔模具的介紹
硬質合金拉拔模具，表面光亮，耐磨性能超過模具鋼，不拉傷加工零件表面。與鋼模相比，優點是熱傳導性好，不粘模，可以保證工作中的模具溫度分布均勻，不會因局部高溫使模具產生裂紋，不會使拉伸產品出現冷汗，脫痕，起皺現象，顯著提高產品表面質量（尤其在不銹鋼制品深拉伸時效果表現突出）。
加工工藝：采用硬質合金原生料生產，過壓燒結成毛坯再進行研磨，拋光，開槽，打孔，涂層或者攻絲。韌性會比常規生產要好，使用壽命也提高3-5倍。
二．硬質合金拉拔模具的應用領域
1.廣泛用于石油輸送管、煤氣罐管、特大氣瓶鋼管、壓力容器皿管材等行業；
2.廣泛應用于各行業比如不銹鋼餐具、器皿、五金配件的拉伸、成形等，以及磁性行業的無磁模具；
3.適用于高碳鋼絲、鋼簾線、切割鋼絲、鍍層鋼絲和焊絲的濕拉拔；
4.適用于高碳鋼、焊絲的濕/干拉拔，有色金屬材質干拉拔，CVD基體。

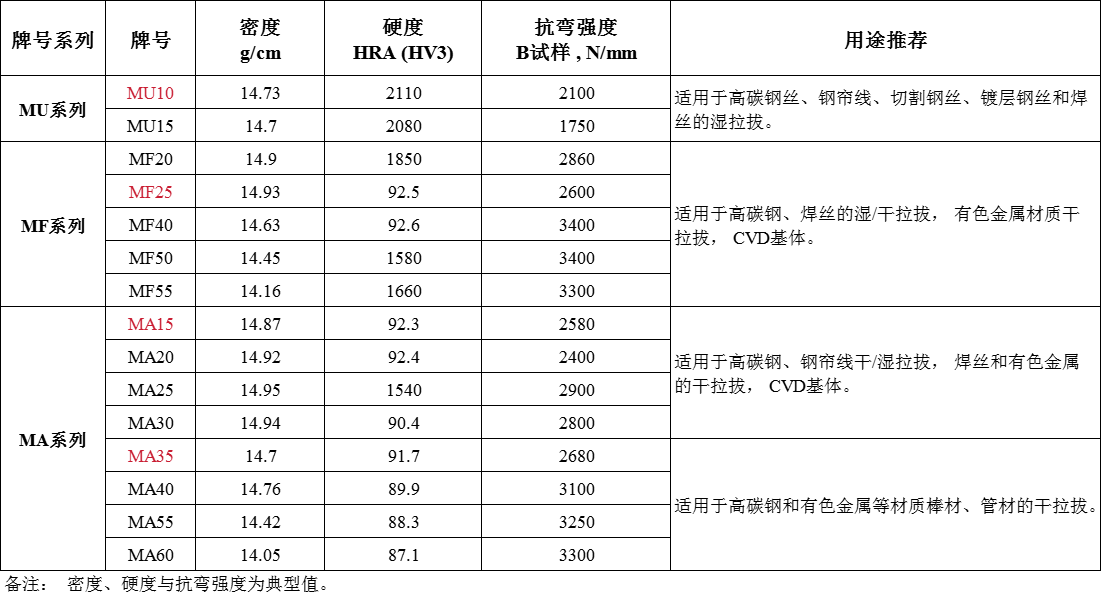

三.硬質合金拉拔模具牌號介紹
四.硬質合金拉拔模具型號表示規則

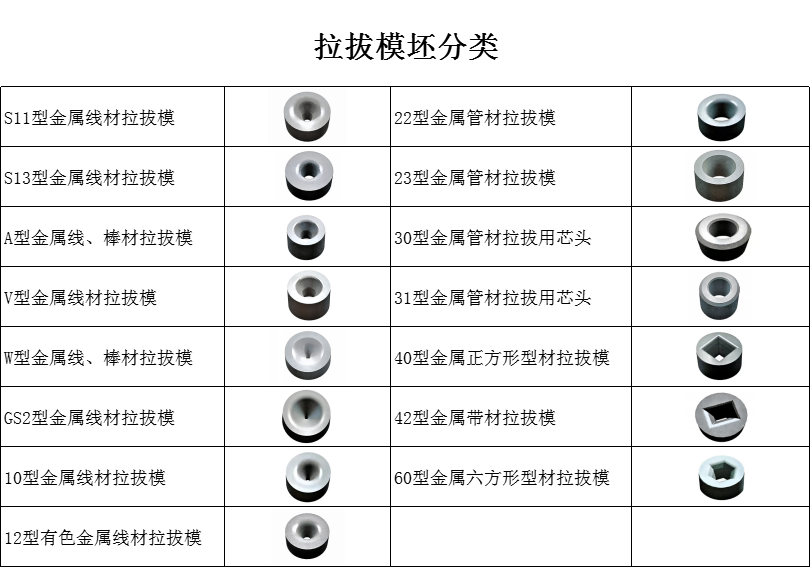

1.拉拔模坯分類
2. 拉拔模坯型號表示規則
拉拔模坯型號由型號類別、外徑、高度、壓縮角、內孔參數等五個代號組成。
示例：S11-008 06 12-1.2
① ② ③ ④ ⑤
①為拉拔模坯型號類別代號。
②為拉拔模坯外徑代號，用三位數字表示，單位：mm；不足三位，則前面加"0"填位。
③為拉拔模坯高度代號，用兩位數字表示，單位：mm；不足兩位，則前面加“0”填位。
④為拉拔模坯壓縮角代號，用兩位數字表示，單位：°； 如沒有壓縮角，則用“00”表示。
⑤為拉拔模坯內孔代號：
圓形內孔用內徑尺寸d表示，單位：mm；當內徑尺寸不大于1mm時取兩位小數，當內徑尺寸大于1mm時取一位小數；
四邊形內孔用孔長a×孔寬b表示，單位：mm，取一位小數位；
六邊形內孔用內切圓尺寸s表示，單位：mm，取一位小數位。

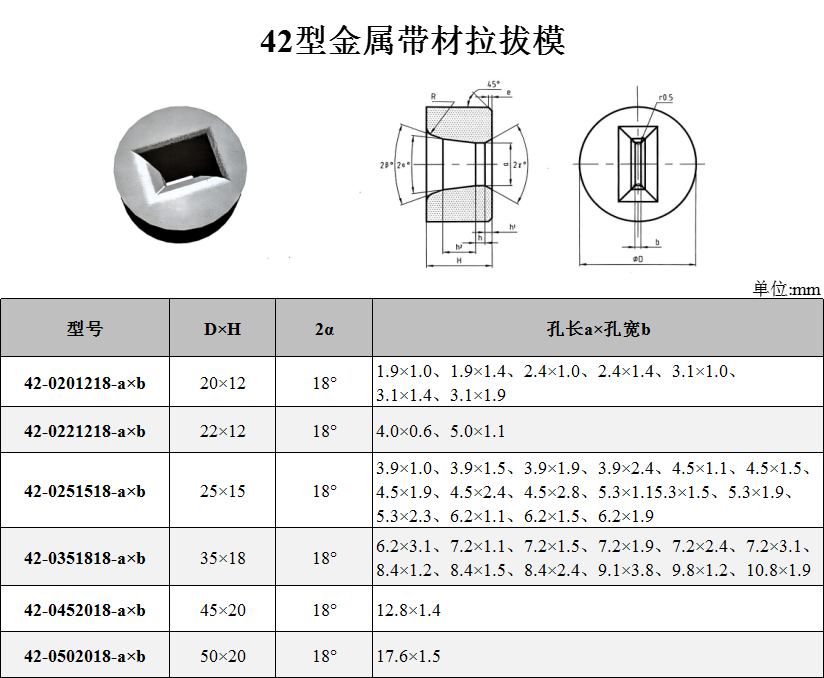

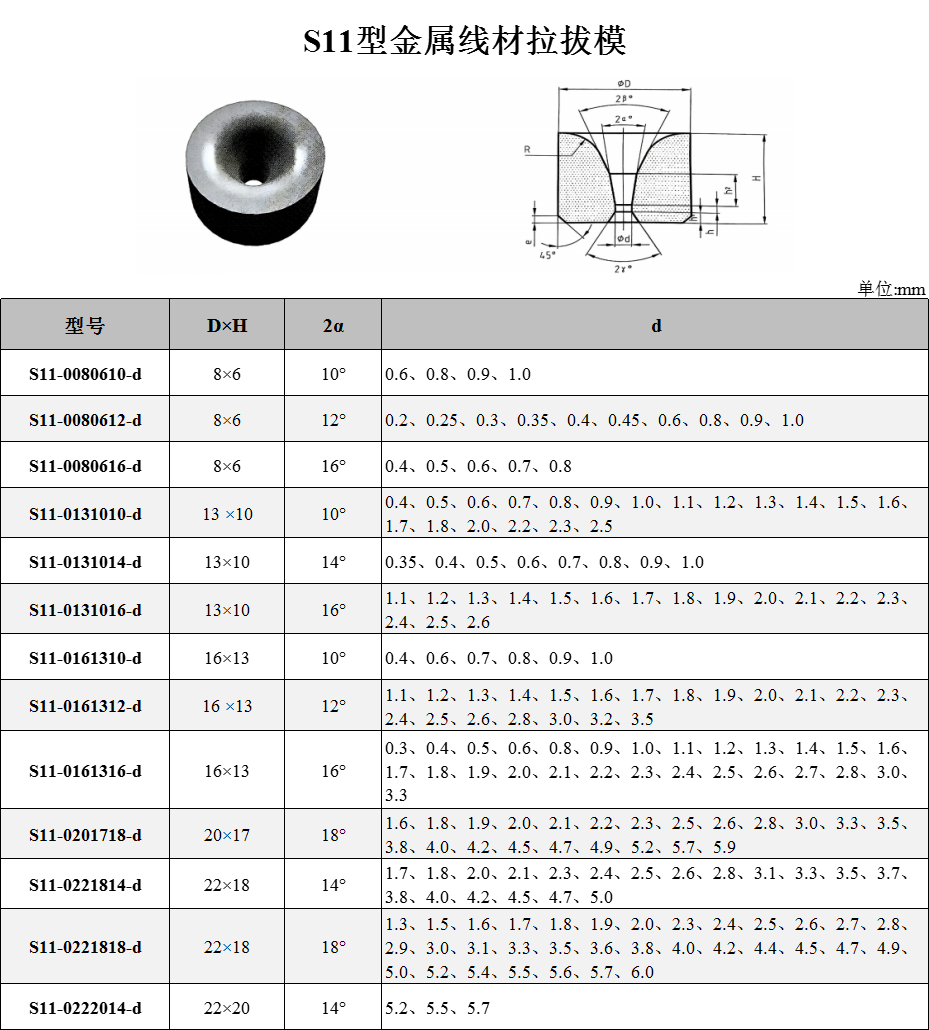

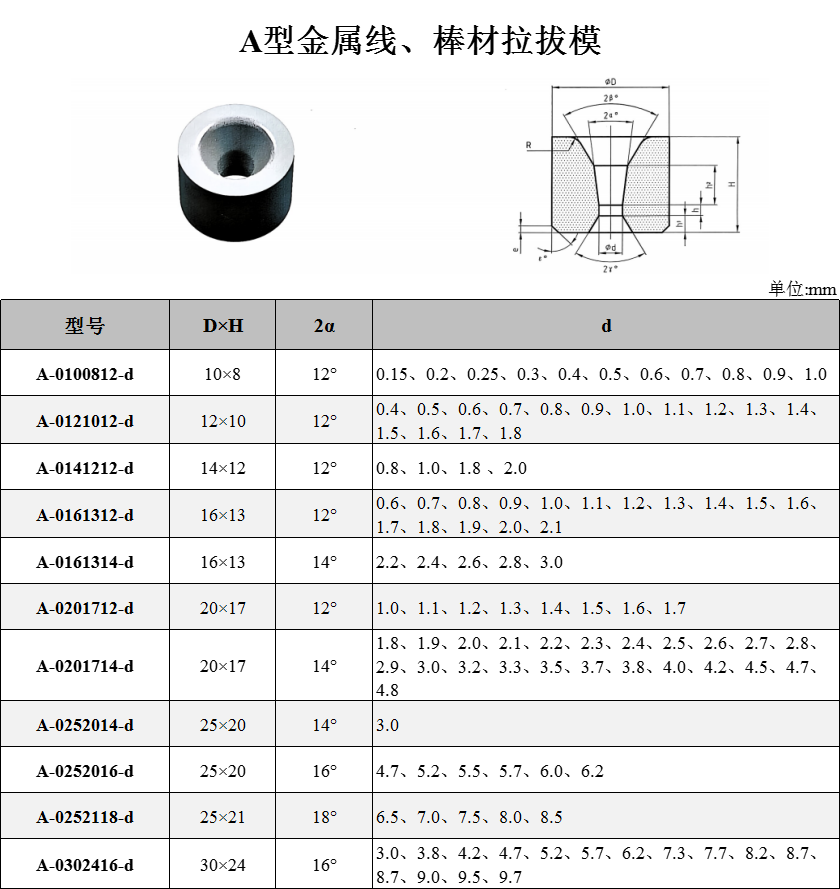

五.硬質合金拉拔模具型號規格
六.硬質合金拉拔模具定制說明
1. 來圖來樣定制，根據您的樣品或圖紙進行生產加工；
2. 根據您的工況為您提供牌號并提供設計方案，用專業解決客戶的實際需求
我公司生產的硬質合金產品，多種品種規格，歡迎訂購！為您全面解決生產難題！
七.模具使用和加工過程注意事項
1、必須選擇適合于被拉拔材料的模具形狀、尺寸，否則將容易產生模具的裂損。
2、模具必須在沿拉伸方向正確緊固，不能有偏歪，防止產生不均勻磨損。
3、潤滑劑對模具壽命影響較大，選擇適當?shù)臐?rùn)滑劑并使模具保持在清潔狀態下使用。
4、不得敲擊或摔扔模具。
5、外圓加工時需確保產品單次進刀量小于0.2mm，避免加工應力過大;
6、加工后需保持表面干燥，避免產品出現腐蝕白斑，建議用清水/酒精等中性介質清潔模芯，并及時吹干或干燥;
7、模芯鑲套時過盈量不宜過大，同時避免敲擊模芯。

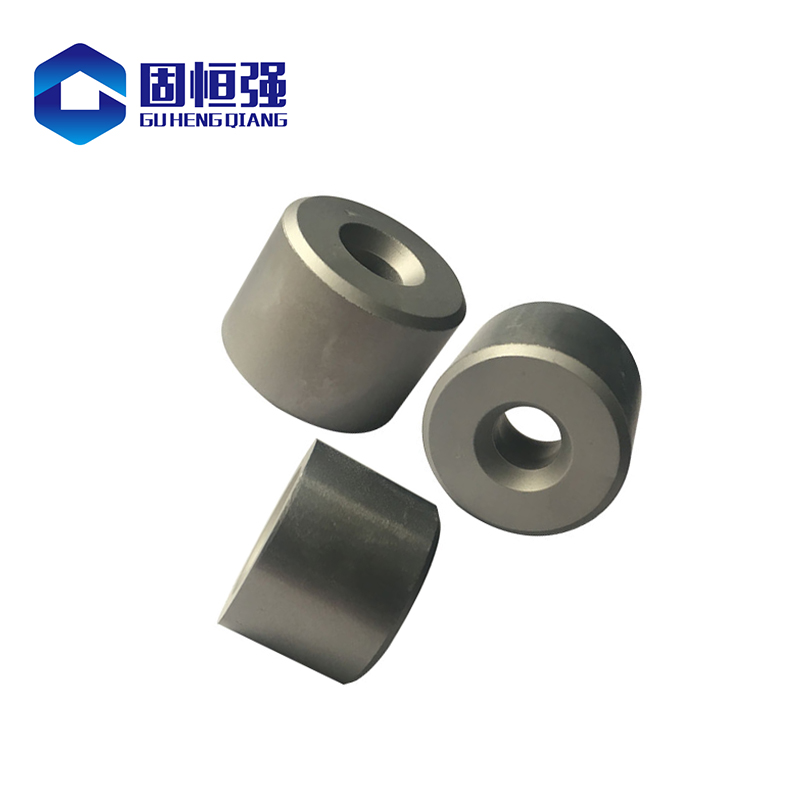

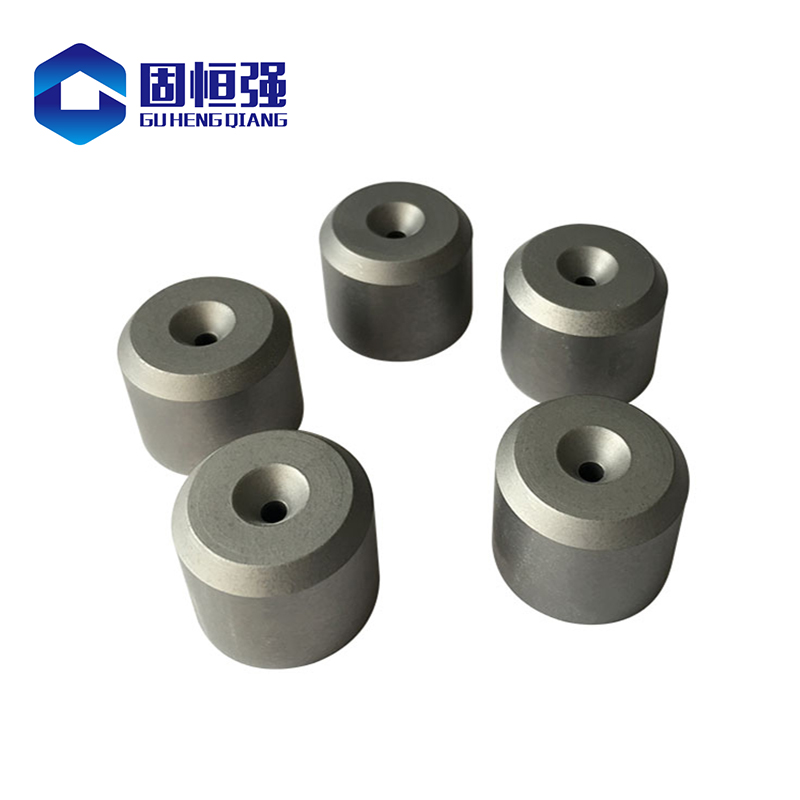

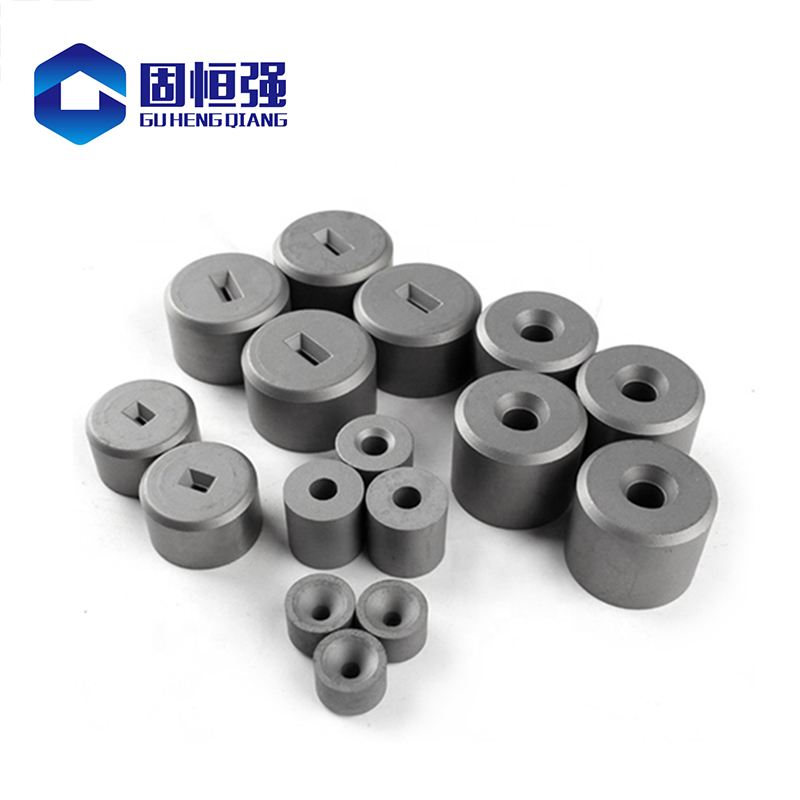

八．實拍圖展示
